Gewinde-Rückschlagklappe

Rückflussverhinderer die zuverlässig abdichten

Rückschlagklappen werden in Rohrleitungen (bspw. Abwasserleitungen) eingesetzt um den Rückfluss eines Mediums innerhalb des Systems zu verhindern. Der Durchfluss des Mediums kann durch die Rückschlagklappe nur in eine Richtung erfolgen. Sollte der Druck im System den Klappenwiderstand der Rückschlagklappe übersteigen, öffnet sich die Klappe in Flussrichtung und lässt das Medium durchströmen. Sinkt der Druck im System anschließend wieder unter den Klappenwiederstand oder verändert sich sogar die Flussrichtung des Mediums, dann schließt die Klappe zuverlässig und dichtet gegen das Medium ab. Anders als beim Kugelhahn oder der Absperrklappe erfolgt des schließen völlig automatisch über den Druck und Durchfluss des Mediums.

Muffen-Rüchschlagklappen aus Messing oder Edelstahl

Eine Muffen-Rückschlagklappe dient zur Rückflussverhinderung in einem Rohrleitungssystem. Diese zeichnet sich dank seiner T-Bauweise durch sehr hohe KV-Werte aus. Die Klappe kann den Durchgang innerhalb der Armatur nahezu komplett freigeben, so dass nur sehr geringe Strömungswiderstände auftreten. Es ist jedoch zwingend notwendig, dass die Durchflussrichtung und die Einbaulage beachtet werden. Die Durchflussrichtung ist auf der Muffen-Rückschlagklappe mit einem Pfeil dargestellt. Die Armatur darf nur horizontal oder vertikal von unten nach oben Durchströmt werden. Je nach Ausführung gibt es die Gewinde-Rückflussverhinderer aus Messing (CW 617 N) oder dem hochwertigen Edelstahl 1.4408. Beide Varianten haben gibt es mit einer metallischen Dichtung, die Messing Variante außerdem mit einer EPDM Dichtung. Die Muffen Rückschlagklappen sind in den Nennweiten ¼“ – 2“ Zoll verfügbar. Der Anschluss erfolgt mittels einem zylindrischen BSP Innengewinde. Der maximale Druck beträgt 16 bar, der Temperaturbereich liegt bei der Messing-Rückschlagklappe bei 0°C bis +90°C und bei der Edelstahl-Rückschlagklappe bei -20°C bis max. +200°C.

Gewinde-Rückschlagklappe 1/2" Zoll GR02 Messing Metall

GR02000103

Gewinde-Rückschlagklappe 1/2" Zoll Innengewinde, Gehäuse aus Messing, Klappe aus Messing Dichtung Metall

Technische Eigenschaften

Nennweite 1/2" Zoll
Werkstoff Gehäuse Messing
Dichtung Metall
Flansch Innengewinde
Material Klappe Messing

Gewinde-Rückschlagklappe 3/8" Zoll GR02 Messing Metall

GR02000102

Gewinde-Rückschlagklappe 3/8" Zoll Innengewinde, Gehäuse aus Messing, Klappe aus Messing Dichtung Metall

Technische Eigenschaften

Nennweite 3/8" Zoll
Werkstoff Gehäuse Messing
Dichtung Metall
Flansch Innengewinde
Material Klappe Messing

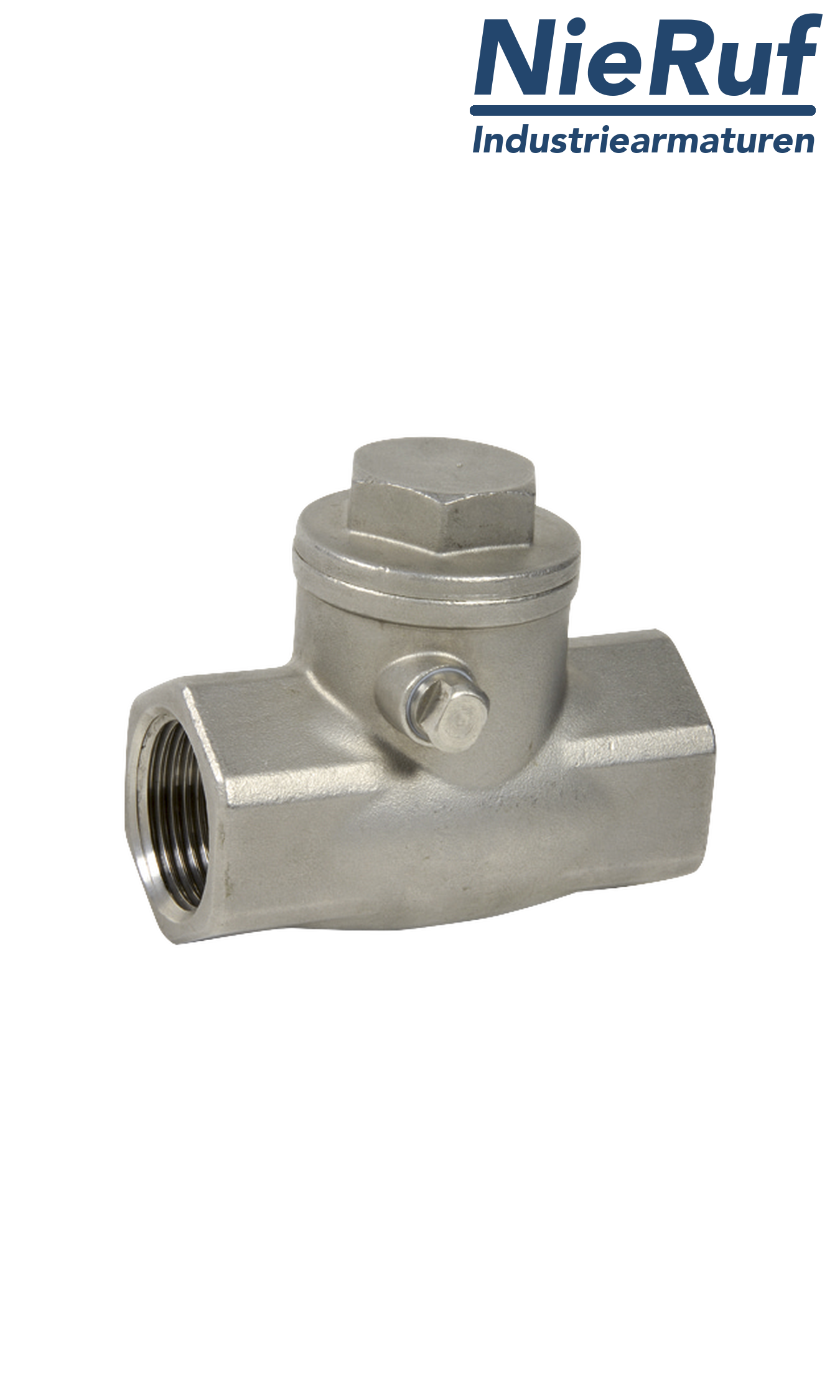

Gewinde-Rückschlagklappe 3/8" Zoll GR01 Edelstahl Metall

GR01000002

Gewinde-Rückschlagklappe 3/8" Zoll Innengewinde, Gehäuse aus Edelstahl 1.4408, Klappe aus Edelstahl 1.4408 Dichtung Metall

Technische Eigenschaften

Nennweite 3/8" Zoll
Werkstoff Gehäuse Edelstahl 1.4408
Dichtung Metall
Flansch Innengewinde
Material Klappe Edelstahl 1.4408

Gewinde-Rückschlagklappe 1 1/4" Zoll GR02 Messing Metall

GR02000106

Gewinde-Rückschlagklappe 1 1/4" Zoll Innengewinde, Gehäuse aus Messing, Klappe aus Messing Dichtung Metall

Technische Eigenschaften

Nennweite 1 1/4" Zoll
Werkstoff Gehäuse Messing
Dichtung Metall
Flansch Innengewinde
Material Klappe Messing

Gewinde-Rückschlagklappe 1 1/2" Zoll GR02 Messing Metall

GR02000107

Gewinde-Rückschlagklappe 1 1/2" Zoll Innengewinde, Gehäuse aus Messing, Klappe aus Messing Dichtung Metall

Technische Eigenschaften

Nennweite 1 1/2" Zoll
Werkstoff Gehäuse Messing
Dichtung Metall
Flansch Innengewinde
Material Klappe Messing

Gewinde-Rückschlagklappe 1 1/2" Zoll GR01 Edelstahl Metall

GR01000007

Gewinde-Rückschlagklappe 1 1/2" Zoll Innengewinde, Gehäuse aus Edelstahl 1.4408, Klappe aus Edelstahl 1.4408 Dichtung Metall

Technische Eigenschaften

Nennweite 1 1/2" Zoll
Werkstoff Gehäuse Edelstahl 1.4408
Dichtung Metall
Flansch Innengewinde
Material Klappe Edelstahl 1.4408

Gewinde-Rückschlagklappe 2" Zoll GR02 Messing EPDM

GR02000208

Gewinde-Rückschlagklappe 2" Zoll Innengewinde, Gehäuse aus Messing, Klappe aus Messing Dichtung EPDM

Technische Eigenschaften

Nennweite 2" Zoll
Werkstoff Gehäuse Messing
Dichtung EPDM
Flansch Innengewinde
Material Klappe Messing

Gewinde-Rückschlagklappe 2" Zoll GR02 Messing Metall

GR02000108

Gewinde-Rückschlagklappe 2" Zoll Innengewinde, Gehäuse aus Messing, Klappe aus Messing Dichtung Metall

Technische Eigenschaften

Nennweite 2" Zoll
Werkstoff Gehäuse Messing
Dichtung Metall
Flansch Innengewinde
Material Klappe Messing
