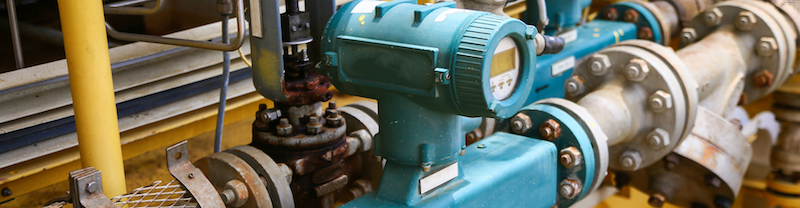

Einbau und Wartung eines MID´s

Der Einbauort des elektromagnetisch induktiven Messgeräts sollte so gewählt sein, dass eine ausreichend gerade Rohrstrecke vor und hinter dem Messgerät vorhanden ist. Eine Einlaufstrecke von min. 5 x DN und eine Auslaufstrecke von 2-3 x DN ist hierfür erforderlich. Nicht stehende Wirbel innerhalb der Messung sollten durch geeignete Gegenmaßnahmen verhindert werden, da diese das Ergebnis verfälschen können. Das MID darf sowohl horizontal als auch vertikal verbaut werden. Es sollte jedoch darauf geachtet werden, dass ein leerlaufen der Messstelle verhindert wird. Weitere Einbauhinweise finden Sie in den produktspezifischen Datenblättern auf der Produktdetailseite. Dank der Konstruktion des MID´s ist dieses sehr wartungsarm und kann sehr schnell und einfach gereinigt werden. Hierfür sollten allerdings geeignete Absperrvorrichtungen vor und nach dem Messgerät eingebaut werden.

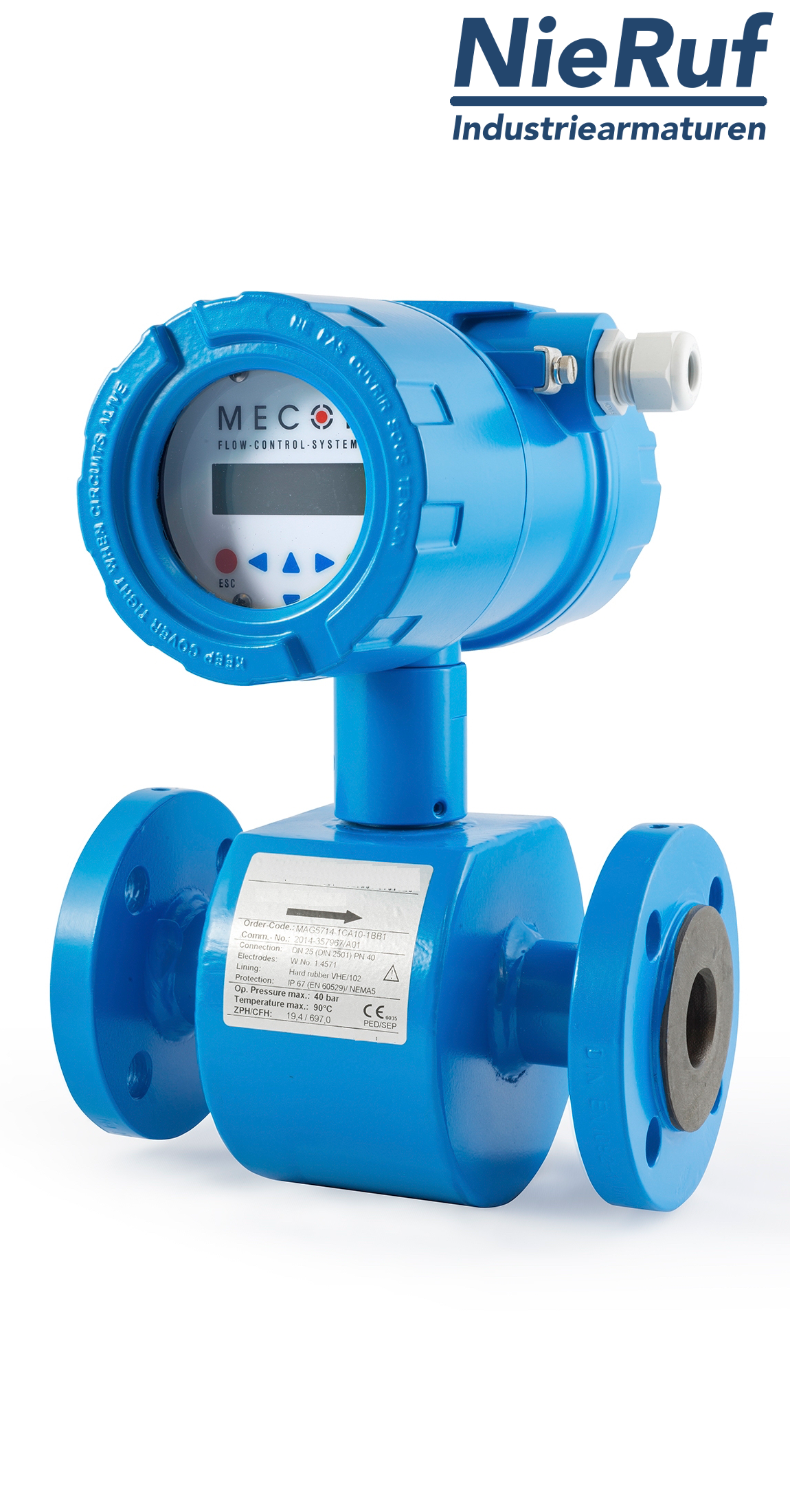

Spezifikationen unserer Induktiven Messgeräte

Der MID ist dafür ausgelegt eine kontinuierliche Messung des Durchflusses zu gewährleisten. Das Messgerät erfasst dabei die Strömungsgeschwindigkeit des durchfließenden Mediums. Das Medium muss jedoch eine Mindestleitfähigkeit von > 5 µS/cm aufweisen, da ansonsten keine Messung erfolgen kann. Die Messabweichung beträgt +/- 0,5% vom Messwert. Fließgeschwindigkeitswerte können ab 0,25m/s erfasst werden, die maximale Fließgeschwindigkeit welche gemessen werden kann beträgt 10m/s. Das Messrohr des induktiven Messgeräts besteht aus hochwertigem Edelstahl und kann wahlweise mit PTFE oder Hartgummi ausgekleidet werden. Auch die Elektroden bestehen aus Edelstahl. Der Flansch und der Spulenraum sind aus Stahl gefertigt. Die elektromagnetischen Durchflussmessgeräte gibt es mit Flanschanschluss in den Nennweiten DN15 – DN600 und ist in den Spannungsbereichen 18-36V, 115V oder 230 Volt verfügbar. Die Rückmeldung des Messwerts erfolgt über ein Signal im Bereich von 4-20mA. Gerne helfen wir Ihnen bei der Auswahl des passenden MID.
